Kumanda ve kontrol
Exproof Butonlar
Patlayıcı ortamda start-stop, acil stop ve sinyal işlevleri için kullanılan exproof buton ve kumanda kutusu.
Seçerken sorulacaklar
- 01Kutu üstünde hangi ekipmanlar olacak — start, stop, acil stop, sinyal lambası, potansiyometre?
- 02Gövde malzemesi alüminyum mu poliester mi; ortam korozif mi?
- 03Kaç kablo girişi, hangi çapta?
- 04Çalışma gerilimi 24 V DC mi 220 V AC mi?
exproof buton nedir, nerede kullanılır?
Exproof buton, kontak açılıp kapanırken çıkan kıvılcımın dışarıdaki patlayıcı karışıma ulaşmasını engelleyen mahfaza içinde çalışır. Butonun kendisi normal bir butondan farklı olmayabilir; farkı yaratan, içinde durduğu sertifikalı kutu ve o kutuya giren kablonun bağlanma biçimidir.

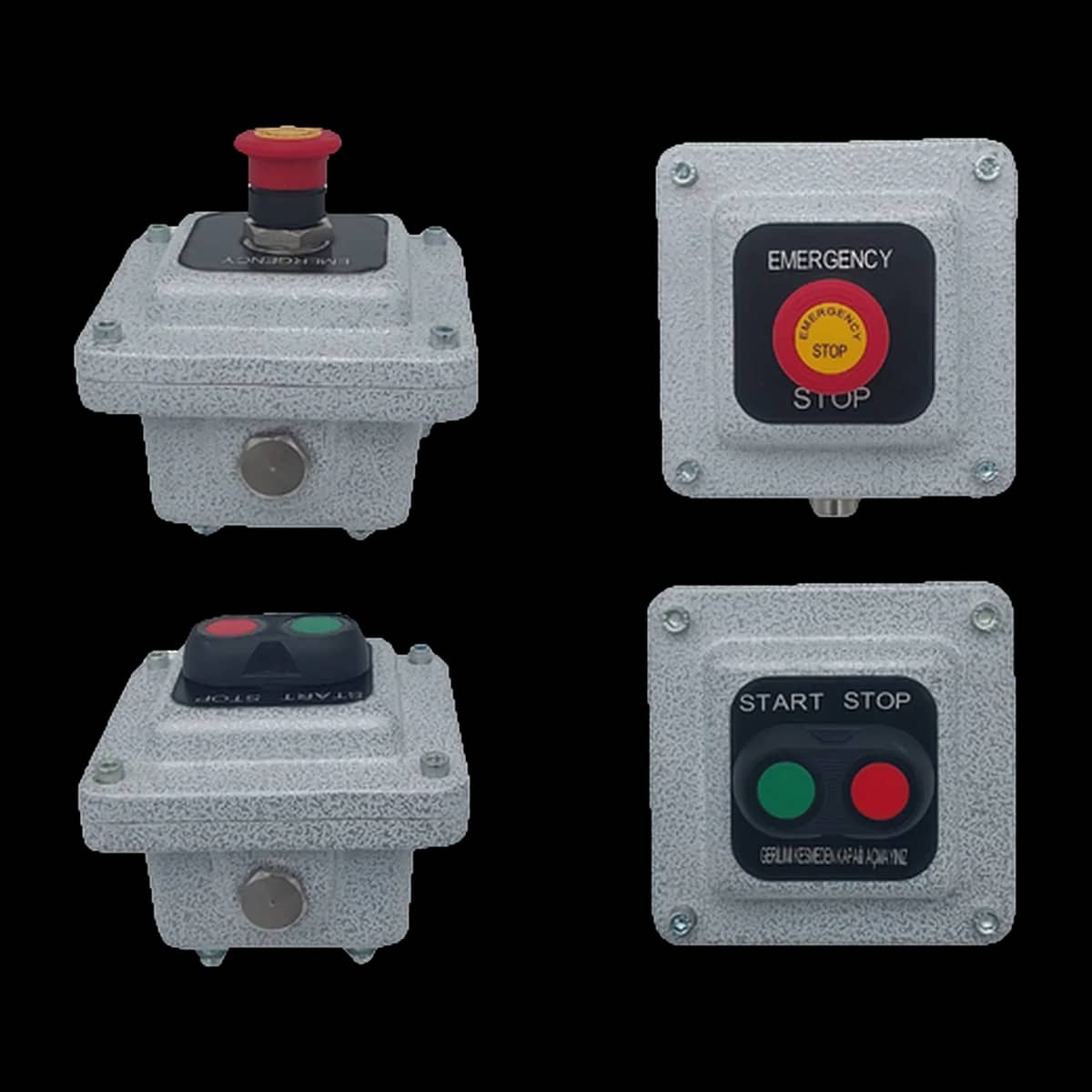

Sahada en çok kullanılan üç tip vardır: start-stop ikilisi, mantar başlı acil stop ve sinyal lambalı kombinasyonlar. Acil stop butonu kilitlemeli ve döndürerek serbest bırakılan tipte olmalıdır; elini çekince geri gelen bir buton acil stop işlevini karşılamaz.
Kutu üstü ekipman seçimi sipariş sırasında belirtilir, çünkü delik açma işlemi mahfazanın sertifikasını etkiler. Sahada matkapla ek delik açılmış bir Ex kutusu periyodik muayenede doğrudan uygunsuzluk sayılır ve mahfaza artık sertifikalı kabul edilmez.
Teknik veri
Değerler üretici kaynaklıdır. Sipariş öncesi güncel sertifika ve uygunluk beyanıyla teyit edilir.
Ürün Teknik Bilgileri
| Malzeme | Alüminyum Gövde |
|---|---|
| IP Sınıfı | IP 65 |
| Çalışma Ortam Sıcaklığı | 20°C < ta < +55°C |
| ATEX Belgesi | Teklifle birlikte verilir — sipariş öncesi isteyin. |
| Etiketleme | II 2G Ex d IIB Gb II 2D Ex tb IIIC Db IP65 |
| Sızdırmazlık Contası | NBR O-ring |
| Kablo Rakor Girişleri | 1/2” – 3/4” |
| Bağlantı Yöntemi | Flanş yüzeyleri üzerinden vidalı montaj |
| Aksesuar | Rakor ve kör tapa |
| Ekipmanlar | Start-Stop Butonu, Acil Stop Butonu, Anahtar, Sinyal Lambası |
| Çalışma Voltaj Aralığı | 220V – 380V |
| Frekans Aralığı | 50-60 Hz |
| Boya | Elektrostatik Toz Boya |
| Montaj Aksesuarları | Metal Montaj Ayağı |
Ürün Teknik Ölçüleri
| Ürün Kodu | Dış Yüzey - A (mm) | Dış Yüzey - B (mm) | Ağırlık (KG) | Kutu Üstü Ekipman Seçenekleri |
|---|---|---|---|---|
| N-EJBS5 | 158 | 116 | 2,40 | Acil Durum Butonu (Emergency Button) |
| N-EJBS6 | 210 | 140 | 3,80 | Start-Stop Buton |
| N-EJBS7 | 156 | 116 | 3,80 | 0-1 Anahtar 1x25A-1x32A Monofaze |
| N-EJBS8 | 156 | 116 | 3,80 | 0-1 Anahtar 3x16A-3x25A-3x40A-3x63A |
Sık sorulanlar
- Exproof buton kutusuna sonradan delik açılabilir mi?
- Açılmamalıdır. Mahfaza, üzerindeki delik sayısı ve konumuyla birlikte sertifikalandırılır; sahada açılan ek delik sertifikayı geçersiz kılar. İhtiyaç sonradan doğduysa doğru yol, gereken konfigürasyonda yeni kutu temin etmektir.
- Acil stop butonu hangi tipte olmalı?
- Mantar başlı, bastığında kilitlenen ve döndürülerek serbest bırakılan tipte olmalıdır. Kendiliğinden geri gelen buton acil stop yerine geçmez.
