Bağlantı ve dağıtım
Exproof Terminal Kutuları
Patlayıcı ortamda klemens bağlantılarını barındıran, artırılmış güvenlikli exproof terminal kutusu.
Seçerken sorulacaklar
- 01Kaç klemens, hangi kesitte?
- 02Gövde malzemesi ve IP sınıfı ortama uygun mu?
- 03Kablo giriş sayısı ve çapı ne?
- 04Zırhlı kablo kullanılacak mı?
exproof terminal kutusu nedir, nerede kullanılır?
Terminal kutusu, çok sayıda kablonun klemens üzerinden birleştiği noktadır. Genellikle Ex e (artırılmış güvenlik) prensibiyle üretilir: içeride ark ve kıvılcım oluşmaması esas alınır, bu yüzden klemens seçimi, sıkma torku ve iletkenler arası mesafe sertifikanın parçasıdır.
Kutu boyutu klemens sayısına göre değil, klemens sayısı + gerekli hava aralıkları + kablo kıvrım payına göre hesaplanır. Sıkıştırılmış bir terminal kutusu hem montajı zorlaştırır hem yalıtım mesafelerini ihlal eder.
Bu üründe ihmal edilen kalem topraklama sürekliliğidir. Metal gövdeli kutularda gövde topraklaması, kapak ile gövde arasındaki süreklilik ve zırhlı kablonun zırh topraklaması periyodik muayenede ayrı ayrı ölçülür.
Teknik veri
Değerler üretici kaynaklıdır. Sipariş öncesi güncel sertifika ve uygunluk beyanıyla teyit edilir.
Ürün Teknik Bilgileri
| Malzeme | Alüminyum Gövde |
|---|---|
| IP Sınıfı | IP 65 |
| Çalışma Ortam Sıcaklığı | 20°C < ta < +40°C |
| ATEX Belgesi | Teklifle birlikte verilir — sipariş öncesi isteyin. |
| Etiketleme | 2014/34/EU |
| Sızdırmazlık Contası | NBR O-ring |
| Kablo Rakor Girişleri | 1/2”, 3/4”, 2” |
| Bağlantı Yöntemi | Flanş yüzeyleri düzenlenmiş oluklar |
| Aksesuar | Montaj |

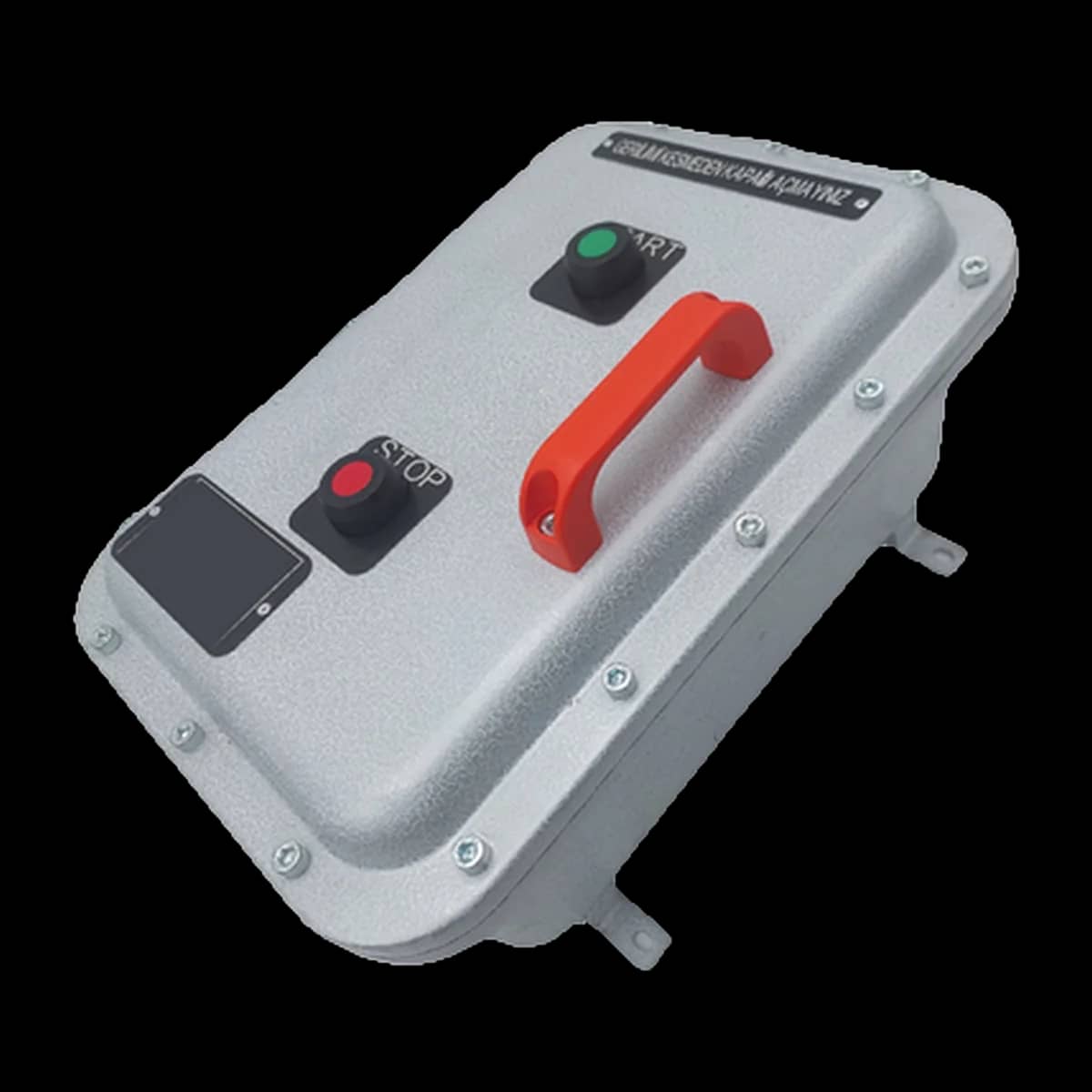

| Ekipmanlar | Start-Stop Butonu, Acil Stop Butonu, Anahtar Çevirici, Sinyal Lambası, Ekran Camı, Monitör |
| Çalışma Voltaj Aralığı | 220V - 380V |
| Ürün Teknik Ölçüleri | Max Açılabilecek Delik Sayısı | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ürün Kodu | Yüzey | 1/2" | 3/4" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| N-EJB1 | A-B C-D | 3-2 | 3-2 | 1-1 | |||||
| N-EJB2 | A-B C-D | 1-1 | 2 | 2 | 1 | ||||
| N-EJB3 | A-B C-D | 4-3 | 2 | 2 | 5 | 3 | 2 | 1 | 1 |
| N-EJB4 | A-B C-D | 7-5 | 2 | 2 | 5 | 5 | 2 | 1 | 1 |
| N-EJB7 | A-B C-D | 8-5 | 5 | 4 | 7 | 7 | 15 | 2 | 2 |
| N-EJB8 | A-B C-D | 10-6 | 9 | 5 | 9 | 9 | 7 | 5 | 3 |

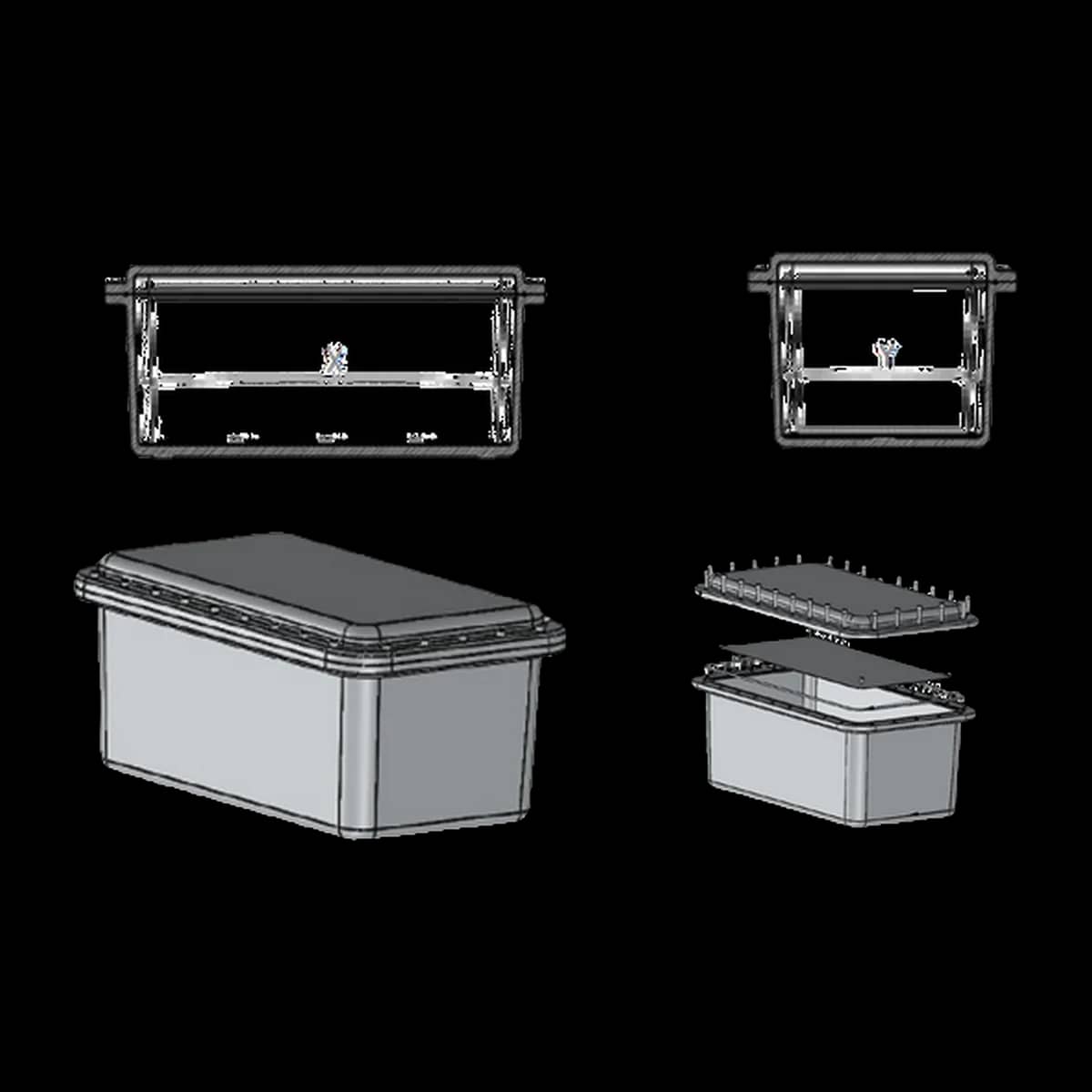

Dış Ölçüler - İç Ölçüler
| Ürün Kodu | A | B | C | X | Y | Z | W | Montaj Plakası | Ağırlık (KG) |
|---|---|---|---|---|---|---|---|---|---|
| N-EJB1 | 210 | 165 | 140 | 140 | 95 | 100 | 85 | 5 | |
| N-EJB2 | 255 | 190 | 130 | 195 | 135 | 80 | 60 | 177x115 | 6 |
| N-EJB3 | 300 | 225 | 165 | 235 | 160 | 135 | 105 | 220x133 | 9 |
| N-EJB4 | 495 | 355 | 235 | 385 | 245 | 180 | 140 | 360x220 | 22 |
| N-EJB7 | 780 | 475 | 330 | 655 | 350 | 260 | 230 | 630x330 | 58 |
| N-EJB8 | 1050 | 530 | 410 | 925 | 430 | 340 | 290 | 890x390 | 87 |
Sık sorulanlar
- Terminal kutusuna istediğim kadar klemens takabilir miyim?
- Hayır. Ex e mahfazalarda klemensler arası ve klemens ile gövde arasındaki asgari mesafeler sertifikanın parçasıdır. Kutu, sertifikasında belirtilen azami klemens sayısını ve toplam güç kaybını aşacak biçimde doldurulamaz.
